浪涌保护器的工作原理与作用
- 2016-10-28 09:44:00
- mujuchang 原创
- 2382
说到避雷器,大家首先想到的就是楼顶的那条铁针,作用是保证高层建筑的安全。随着科技发展,涌现出很多避雷器,适用于不同的场所,在这里,泰能特就主要讲讲浪涌保护器的工作原理与作用。
在讲浪涌保护器之前,先简单说说避雷针的工作原理,这样有利于更好的理解电涌避雷器。当云层上电荷较多时,避雷针与云层之间的空气就很容易被击穿,成为导体.这样,带电云层与避雷针形成通路,而避雷针又是接地的.避雷针就可以把云层上的电荷导人大地,使其不对高层建筑构成危险,保证了它的安全。避雷针的种类:直击雷避雷针/特殊避雷针/提前预放电避雷针/雷电河马避雷针/离子式避雷针/LTP-02普通避雷针/单针式普通避雷针/ESE避雷针等。

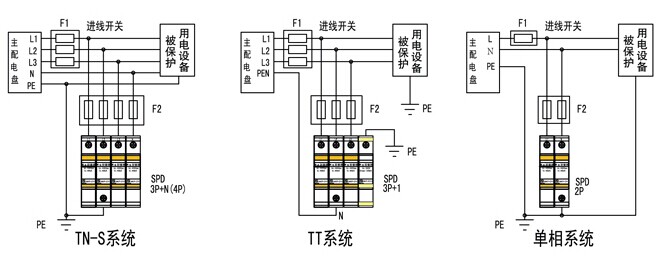

说完避雷针,就正式讲解避雷器工作原理:能释放雷电或兼能释放电力系统操作过电压能量,保护电工设备免受瞬时过电压危害,又能截断续流,不致引起系统接地短路的电器装置。避雷器通常接于带电导线与地之间,与被保护设备并联。当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷,限制过电压幅值,保护设备绝缘;电压值正常后,避雷器又迅速恢复原状,以保证系统正常供电。
避雷器的主要作用是通过并联放电间隙或非线性电阻的作用,对入侵流动波进行削幅,降低被保护设备所受过电压值,从而达到保护电力设备的作用。

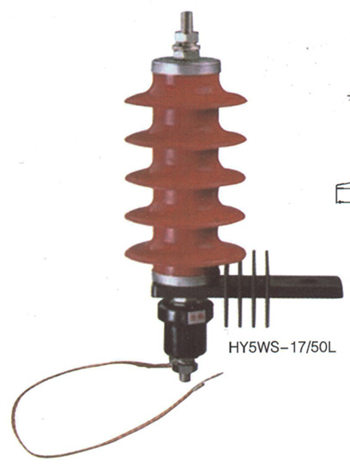

避雷器的类型:主要有:保护间隙避雷器、碳化硅避雷器(阀式避雷器)、金属 氧化物避雷器;电涌保护器(电子设备雷电防护中不可缺少的一种装置,也称避雷器)

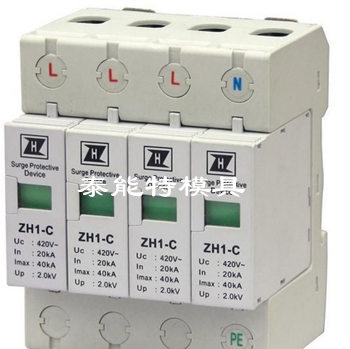

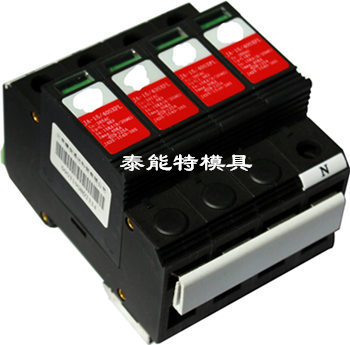

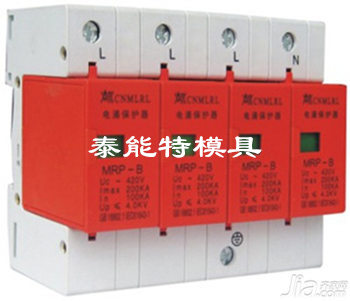

浪涌保护器也叫电涌保护器:是电子设备雷电防护中不 可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。
浪涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件。 用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类:
1、按工作原理分:
1.开关型:其工作原理是当没有瞬时过电压时呈现为高阻抗,但一旦响应雷电瞬时过电压时,其阻抗就突变为低值,允许雷电流通过。用作此类装置时器件有:放电间隙、气体放电管、闸流晶体管等。
2.限压型:其工作原理是当没有瞬时过电压时为高阻扰,但随电涌电流和电压的增加其阻抗会不断减小,其电流电压特性为强烈非线性。用作此类装置的器件有:氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型
分流型:与被保护的设备并联,对雷电脉冲呈现为低阻抗,而对正常工作频率呈现为高阻抗。 扼流型:与被保护的设备串联,对雷电脉冲呈现为高阻抗,而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有:扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

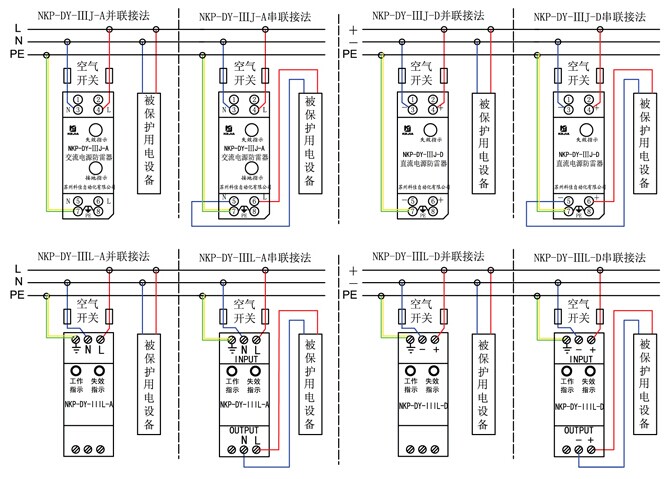

按用途分:(1)电源保护器:交流电源保护器、直流电源保护器、开关电源保护器等。(2)信号保护器:低频信号保护器、高频信号保护器、天馈保护器等。
以上就是关于浪涌保护器的工作原理和作用,目前行业中比较知名的浪涌保护器大多在深圳设有总部或分公司,深圳市泰能特模具有限公司利用技术上的优势,承接了全球一二线浪涌保护器品牌的外壳,不断提高浪涌保护器外壳的质量水平。
