如何做好塑胶模具水道设计
- 2016-11-19 17:48:00
- sujiaomuju 原创
- 2034

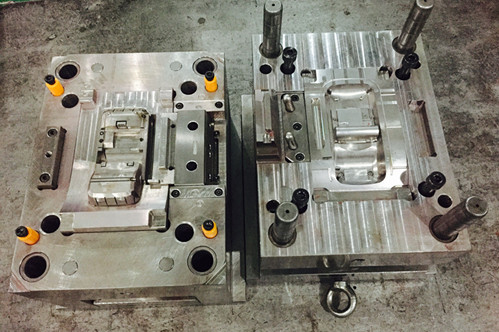

塑胶模具的水道设计主要涉及到进出水嘴设计、施工孔洞、水道接头设计、水道孔径大小设计、最后是产品面的设计，今天，深圳市泰能特模具技术有限公司给大家讲解一下，每个方面的设计要领。
2.模具的施工孔洞。模具的施工孔洞(不要的孔洞)，要用堵头堵塞，确保不漏气漏水，方法是先用铜堵，然后再用锥度喉牙加耐高温胶密封;高光模具对冷却水道的排布比较讲究(水热模具水道是共用的)，好的水道排布不仅可以大大提高注塑效率，而且在改善产品质量方面也起到重要作用。高光模具的水道不仅要均匀而且必须要充分(要有足够的数量)。
这样对模具升温就很快;同时，采用加长水管直接将模芯运水引出而不采用密封圈，这样可防止模具长期在高温下作业，致使密封圈老化，也可降低许多模具的维修成本。值的一提的是，高光模具的运水管必须采用耐高温材料(250℃)波纹管。高压1.6Mpa的波纹管，以防止高温高压下水管爆裂。对于圆型产品采用环形运水;对于长条形产品采用平行运水水道。对于高度落差大的产品采用水井形式;对于异形产品采用与产品外型一至的三维运水方式。
3.模具水道接头设计。模具水道接头必须设计在模具上下侧端或后侧端;操作侧(站人一侧)不允许有水道进出口或水管排布，避免管子破裂汤伤生产人员。切记!
5.产品面设计。水道一侧离产品面一般选用5-6mm;选大了对模具升温时间有影响，选小了对模具的强度有影响。水道平行产品面须要平均匀排布(原质中心15mm等距离分布)热电偶应设计在两水道中间，深度在50mm以上，最大不超过去100mm，视模具定结构而灵活掌握。每套模具PT100是一配一的，保持它的准确度，必须把它插到模具型腔模仁内，并加以固定。用引线连到模具外侧，再连接到温控机插座上。
塑胶模具水道设计其实并不会很复杂，刚刚也只是简单介绍了，后面泰能特模具会给大家分享更多模具相关的专业知识，与大家一起交流学习。本文由泰能特塑胶模具原创编辑，转载请注明出处。
